5. Цех-сдатчик получает несогласованный перечень. Если он соглашается с датой цеха-получателя, тогда строка попадает в «Перечень ДСЕ на контроле ЦДП». Если же сдатчик не согласен с датой, тогда перечень отправляется главному диспетчеру (либо начальнику производства) в «Рапорт несогласованных сроков».
. Главный диспетчер (либо начальник производства) вводит окончательную дату сдачи, и строка попадает в «Перечень ДСЕ на контроле ЦДП».
Ввод документов
. Для закрытия ДСЕ из перечня, необходимо ввести сдаточную накладную. Цех-сдатчик вводит сдаточную. При необходимости сдаточную можно распечатать в установленной форме ОП-79, а также сформировать «Рапорт о получении/сдаче деталей цехом».
. Цех-получатель подтверждает получение деталей в сдаточной цеха-сдатчика. При необходимости сдаточную можно распечатать в установленной форме ОП-79, а также сформировать «Рапорт о получении/сдаче деталей цехом».
3. Если сданы не все детали по строке из перечня, тогда строка с ДСЕ так и остается не закрытой в «Перечне ДСЕ на контроле ЦДП» с количеством, из которого вычтено количество по сдаточной, подтвержденной цехом-получателем. Если же сданы все детали, то строка с ДСЕ закрывается в «Перечне ДСЕ на контроле ЦДП».

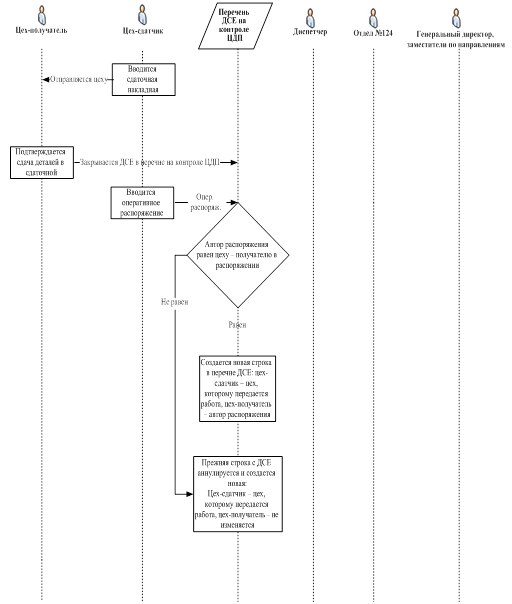

Рисунок 11: Ввод документов
4. Также цех-сдатчик может ввести оперативное распоряжение. Если автор распоряжения также является цехом-получателем в данном распоряжении, тогда создается строка в перечне:
· цех-сдатчик - цех, которому передается работа,
· цех-получатель - автор распоряжения.
Если автор распоряжения не является цехом-получателем в данном распоряжении, тогда прежняя строка с ДСЕ аннулируется и создается новая, где:
· цех-сдатчик - цех, которому передается работа,
· цех-получатель не изменяется.
Контроль сроков поставки ДСЕ, материалов
1. Контроль над выполнением перечня ДСЕ осуществляется на основании сравнения текущей даты с датой сдачи. Если текущая дата меньше даты сдачи, то строка окрашивается в определенный цвет.

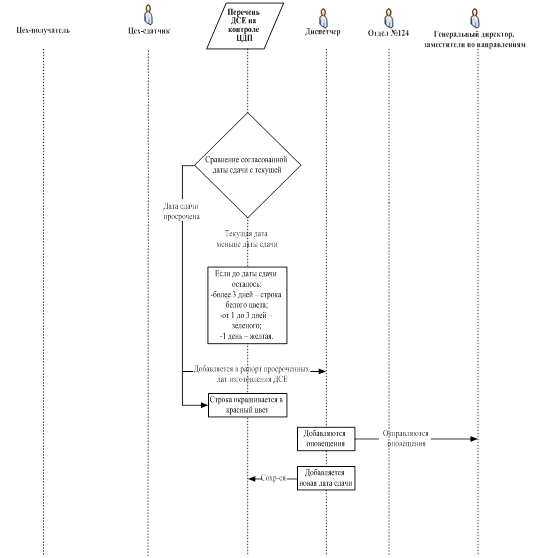

Рисунок 12: Контроль сроков поставки ДСЕ, материалов
Если до даты сдачи осталось:
· более 3 дней - строка белого цвета,
· от 1 до 3 дней - строка зеленого цвета,
· 1 день - строка желтого цвета.
2. Если текущая дата больше даты сдачи (дата сдачи просрочена), то строка окрашивается в красный цвет, также строка с ДСЕ добавляется в «Рапорт просроченных дат изготовления» главного диспетчера.
3. Главный диспетчер при необходимости добавляет оповещения для генерального директора или его заместителей. Также добавляет новую дату сдачи по данной строке с ДСЕ. Строка с просроченной датой сдачи остается красного цвета до ее закрытия сдаточной накладной.
В случае приостановки заказов планово-экономическим отделом, перечни ДСЕ цехов не попадают в основной перечень ДСЕ на контроле ЦДП, и об этом оповещается генеральный директор. В случае необходимости, перечни по приостановленным заказам можно просмотреть в отдельном отчете.
2.3 Структура базы данных

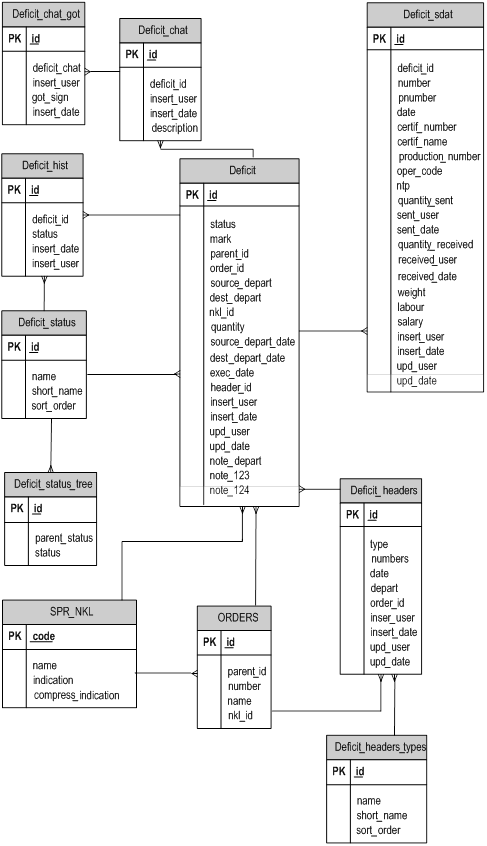

Рисунок 13: ER-диаграмма БД модуля АСУТПП.
Центральной частью модуля, является база данных. В качестве используемой системы управления базами данных был выбран Microsoft SQL Server 2008. На рисунке 13 отражены сущности вместе с атрибутами. Физически каждая сущность представляет собой таблицу базы данных, а атрибуты - поля в них. В спроектированной базе данных модуля АСУТПП все таблицы условно можно разделить на таблицы справочники и рабочие таблицы.
Таблицы справочники
ORDERS - таблица-справочник, которая содержит информацию о заказах (№ заказа, наименование, номенклатуру и другие сведения о заказе)
Таблица 1 - Справочник заказы
Поле |
Тип данных |
Значение поумолчанию |
Расшифровка |
id |
uniqueidentifier |
(newid()) |
Код |
parent_id |
uniqueidentifier | |
Код родителя |
number |
varchar(25) | |
№ заказа |
name |
varchar(250) | |
Наименование |
|
