В таблице указаны только основные виды пиктограмм, применяемые в данной нотации. Использование большего числа элементов допустимо, но делает модель плохо читаемой.
На рисунке представлена простейшая модель eEPC, описывающая фрагмент бизнес-процесса предприятия.
На рисунке видно, что связи между объектами имеют определенный смысл и отражают последовательность выполнения функций в рамках процесса. Стрелка, соединяющая Событие 1 и Функцию 1 «активирует» или инициирует выполнение Функции 1. Функция 1 «создает» Событие 2, за которым следует символ логического «И», «запускающий» выполнение Функций 2 и 3. Нотация eEPC построена на определенных семантических правилах описания:
· Каждая функция должна быть инициирована событием и должна завершаться событием;
· В каждую функцию не может входить более одной стрелки, «запускающей» выполнение функции, и выходить не более одной стрелки, описывающей завершение выполнения функции.
Кроме этих правил, существуют и другие важные правила формирования моделей в ARIS. Эти правила можно изучить при помощи методического материала «Методы ARIS», который устанавливается на компьютер одновременно с демо-версией продукта.

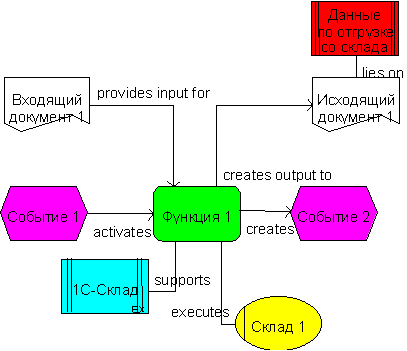

На рисунке ниже показано применение различных объектов ARIS при создании модели бизнес-процесса.
Каждый объект в системе ARIS Toolset, которая поддерживает метод описания бизнес-процессов ARIS, имеет определенный набор атрибутов. Пользователю предлагается воспользоваться стандартными атрибутами для описания объектов или ограниченным количество т.н. пользовательских атрибутов.
Из рисунка видно, что бизнес-процесс в нотации eEPC представляет собой последовательность процедур, расположенных в порядке их выполнения. Следует отметить, что реальная длительность выполнения процедур в eEPC визуально отражена быть не может. Это приводит к тому, что при создании моделей возможны ситуации, когда на одного исполнителя будет возложено выполнение двух задач одновременно. Используемые при построении модели символы логики позволяют отразить ветвление и слияние бизнес-процесса. Для получения информации о реальной длительности процессов необходимо использовать другие инструменты описания, например графики Ганта в системе MS Project.
Таким образом, при помощи нотации eEPC ARIS можно описывать бизнес-процесс в виде потока последовательно выполняемых работ (процедур, функций).
|
