Компьютерная реализация задач линейного программирования стандартными офисными средствами (в среде пакета Excel)

• Курсор в поле «Установить целевую ячейку».

• Ввести адрес ячейки $D$4, в котором будет находиться значение целевой функции.

• Ввести направление целевой функции: максимальное значение.

) Ввести адреса искомых переменных.

Примечание: второй важный параметр средства Поиск решения - это параметр Изменяя ячейки. Изменяемые ячейки - это те ячейки, значения в которых будут изменяться для того, чтобы оптимизировать результат в целевой ячейке. К изменяемым ячейкам предъявляется два основных требования: они не должны содержать формул, и изменение их значений должно отражаться на изменении результата в целевой ячейке.

• Курсор в поле «Изменяя ячейки».

• Ввести адреса ячеек В$3:С$3, в котором будут находиться значения переменных

В результате данных действий диалоговое окно Поиск решения примет вид, представленный на рисунке 5.

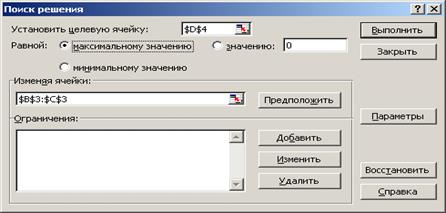

Рисунок 5 Диалоговое окно Поиск решения

) Введем ограничения.

• Курсор в поле «Добавить». Появится диалоговое окно Добавление ограничения.

• В поле «Ссылка на ячейку» ввести адрес $D$7.

• Ввести знак ограничения <=.

• Курсор в правое окно.

• Ввести адрес $F$7 (рисунок 6).

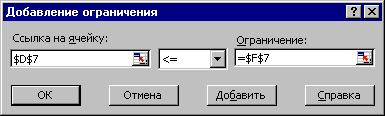

Рисунок 6 Диалоговое окно Добавление ограничений

• Добавить. На экране опять диалоговое окно Добавление ограничения.

• Ввести остальные ограничения

• После ввода последнего ограничения ввести ОК. На экране появится диалоговое окно Поиск решения с введенными условиями (рисунок 7).

Рисунок 6 Диалоговое окно Поиск решения с введенными данными

) Ввод параметров для решения ЗЛП.

• Открыть окно Параметры поиска решения.

• Установить флажок Линейная модель, что обеспечивает применение симплекс-метода.

• Установить флажок Неотрицательные значения. После чего нажимаем на клавишу ОК.

• Нажимаем на клавишу Выполнить в диалоговом окне Поиск решения.

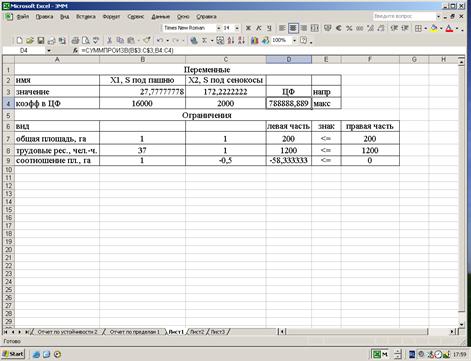

Рисунок 7 Решение найдено

Получено оптимальное решение (рисунок 6). То есть, определена площадь неиспользуемых земель, трансформируемая в пашню 27,7778 га, в сенокосы 172,2222 га. Максимальное количество продукции в стоимостном выражении составит 788888,89 рубля. Вся площадь неиспользуемых земель вовлечена в сельскохозяйственный оборот, трудовые ресурсы используются полностью, задание на проектирование выполнено: площадь неиспользуемой земли, трансформируемая в пашню меньше половины площади трансформируемой в сенокосы на 58,3333 га.

Создание отчета по результатам поиска решения

Excel позволяет представить результаты поиска решения в форме отчета. Существует три типа таких отчетов:

Результаты. В отчет включаются исходные и конечные значения целевой и влияющих ячеек, дополнительные сведения об ограничениях.

Устойчивость. Отчет, содержащий сведения о чувствительности решения к малым изменениям в изменяемых ячейках или формулах ограничений.

Пределы. Помимо исходных и конечных значений изменяемых и целевой ячеек в отчет включаются верхние и нижние границы значений, которые могут принимать влияющие ячейки при соблюдении ограничений.

Для этого в появившемся диалоговом окне Результаты поиска решения выбираем тип отчета и нажимаем на клавишу ОК.

При выборе типа отчета «Результаты» появится лист Отчет по результатам1, который представлен на рисунке 8.
